Nave Industrial en Parque Industrial

NAVES INDUSTRIALES

Con Las Siguientes Características
1.- Lote 123 Y 124 De 2.500 Mt2 Cada Uno,
2.- Se Realizaron 24 Perforaciones En El Piso De Piedra Con Un Diámetro De 36” Para Cada Una De Las 24 Columnas De Acero
3.- Se Cuenta Con 24 Columnas De Acero De 20” De Diámetro Con Un Espesor De 1/2” Y Una Longitud Total De 9 Metros Quedando 3 Metros En Las Perforaciones En Piedra Y 6 Metros Libres Tomándose El Nivel Del Piso Terminado,
4.- Se Instalaron Viguetas De Acero De 14” X 6” En La Parte Superior De Las Columnas Para El Cierre Estructural
5.- En Los Dos Ejes Laterales De Las Naves Y En Las Dos Partes Del Fondo Se Instaló Una Muro Perimetral De 3.00 Mts De Altura Con Cimentación, Cadena, Block, Castillos Y Cadena Superior De Cierre
6.- Sobre La Cadena Superior Se Tiene Lamina Acanalada Calibre 22 De 3.00 Mts. De Altura Para El Cierre Perimetral De Las Naves
7.- En Los 03 Ejes De Las Dos Naves Se Instalaron Longitudinalmente Un Canal De Placa De 1/4” Para Recibir Los Dos Arco techos Y También Tener La Función De Canal Pluvial
8.- Se Cuenta Con Dos Arco techos Que Cubren 3,360 M2 De Lamina Pintro Calibre 18 Del Orden De 50 Ton Y Lamina Traslucida Intercalada Para La Iluminación Natural
9.- Quedando Con Una Altura De Piso Terminado A La Parte Superior Del Arco techo De 10.50 Mts
10.- Siendo Los 6 Mts De Piso A Parte Superior De La Columna Y 4.50 Mts De Flecha, Teniendo Altura Libre Al Centro De 10.50 Mts.
11.- Piso De Concreto Mr42 Con Fibra De Polipropileno Con Terminación De Acabado Pulido

Notas.
1.- Las Estructuras Tienen La Capacidad Para El Montaje De una Grua Viajera
2.- Todo El Acero Estructural Cuenta Con La Protección Del Proceso De Pintura Industrial Marina Que Es Limpieza Con Sand Blast Aplicación De Pintura Anticorrosiva

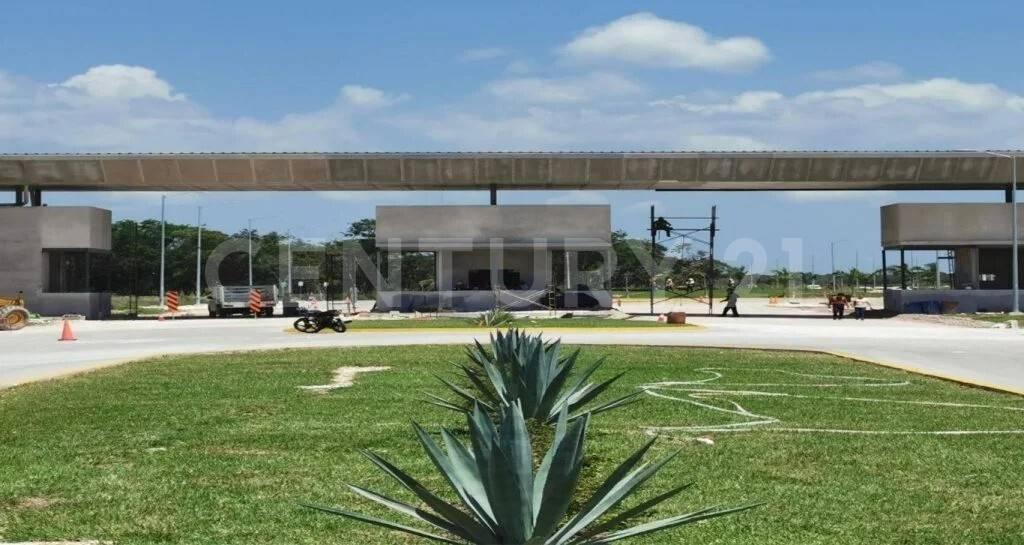

The two industrial warehouses are located in the Central Business Park (C B P) at Km 11+200 Mérida – Tetis, Tablaje C.P. 3559, Ver datos.Ucu, Yucatán

With the following characteristics:
1.- Lot 123 and 124 of 2,500 m2 each,
2.- 24 perforations were made in the stone floor with a diameter of 36" for each of the 24 steel columns
3.- There are 24 steel columns of 20" diameter with a thickness of 1/2" and a total length of 9 meters, leaving 3 meters in the stone perforations and 6 meters free taking the level of the finished floor,
4.- 14" x 6" steel joists were installed on top of the columns for structural closure
5.- A perimeter wall of 3.00 meters high was installed on the two lateral axes of the warehouses and in the two parts of the back Foundation, Chain, Block, Castles and Upper Closing Chain
6.- On the upper chain, there is 3.00 meters high 22-gauge corrugated sheet metal for the perimeter closure of the naves
7.- On the 03 axes of the two naves, a 1/4" plate channel was installed longitudinally to receive the two arched roofs and also to function as a rain gutter
8.- There are two arched roofs covering 3,360 m2 of 18-gauge Pintro sheet metal of the order of 50 tons and translucent sheet interleaved for natural lighting
9.- Remaining with a height from the finished floor to the top of the arched roof of 10.50 meters
10.- The floor is 6 meters from the top of the column and 4.50 meters of arrow, with a clear height at the center of 10.50 meters.
11.- MR42 concrete floor with polypropylene fiber and polished finish

Notes:
1.- The structures have the capacity to mount an overhead crane.
2.- All structural steel is protected by a marine industrial painting process, which consists of sandblast cleaning and anti-corrosion paint application.
